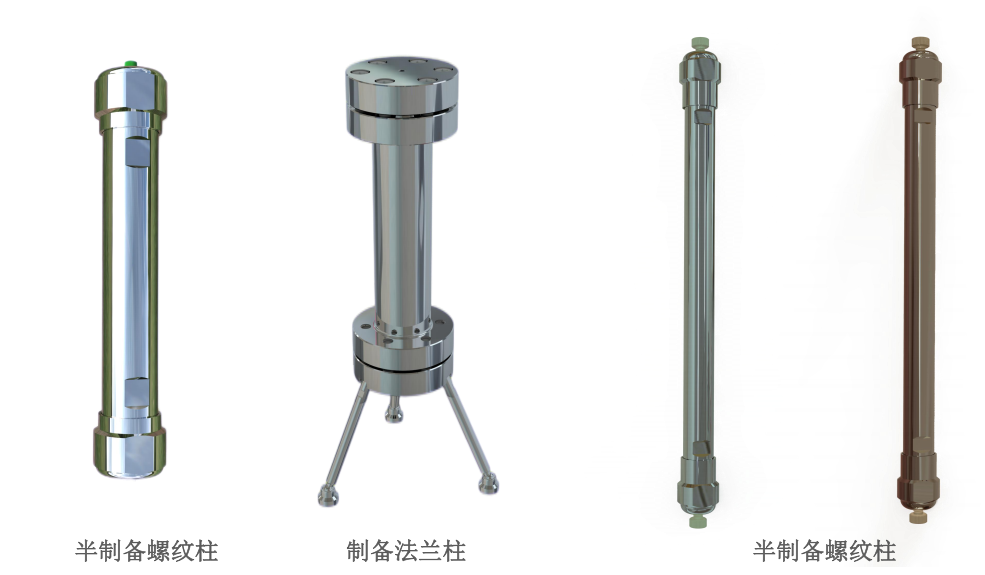

一、半制備、制備型色譜柱

產品優勢

• 采用316L無縫管，通過精密加工而成。


• 管內壁光滑Ra≤0.2，加工工藝珩磨，拋光可以減小管壁效應，提高柱效。


• 有多種尺寸規格可供選擇以適應色譜不同需求。


• 可以按照需求進行外觀、尺寸定制。

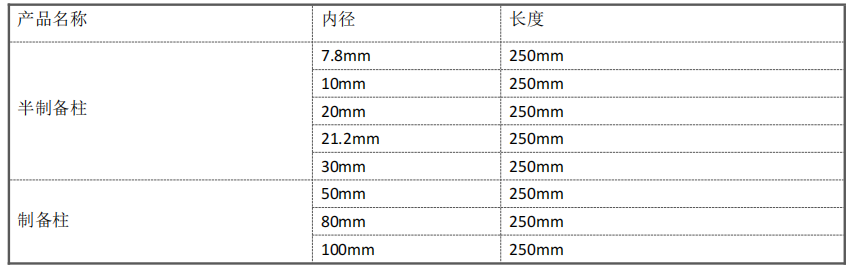

產品參數

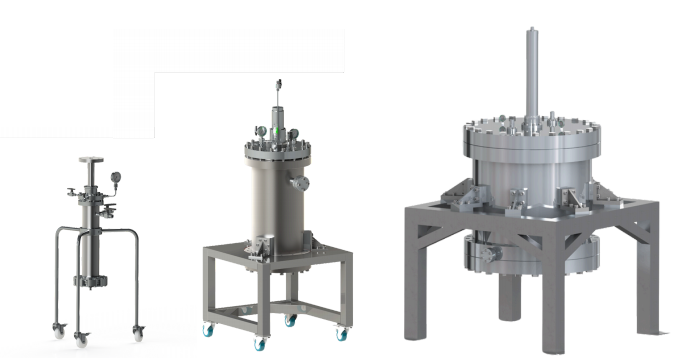

二、水壓色譜柱

廣泛的制備色譜柱范圍

我們提供滿足您要求的所有制備色譜柱：

• 內徑50mm到1000mm系列的標準水壓色譜柱。


• 客戶定制可以到1600內徑。


• 柱床高度可調。


• 標準設計壓力100Bar。

• 可定制夾套控溫。

水壓柱色譜柱原理

水壓色譜柱使用純凈水代替?zhèn)鲃覦AC的液壓油作為動力介質傳遞動能，在保持傳統DAC所具有的功能基礎 上，其具有更環保、零污染的特點。采用最新的無液壓缸設計，利用柱管自身作為液壓機構，使用純化水 或者作為壓縮介質，有效杜絕液壓油泄露造成的污染的可能。采用獨立的裝柱泵及保壓系統，保證使用性 能的同時可以減少能耗。同時大幅減少產品重量，降低安裝使用場地的高度要求。采用獨立研制的樹形分 配器，可有效提高色譜柱的性能。

我們的高效液相色譜方案：

所有的高效液相色譜柱都能夠運行在cGMP的條件下 ，它們?nèi)拷?jīng)過高質量和廣泛的工廠驗收測試以及現場驗收測試。

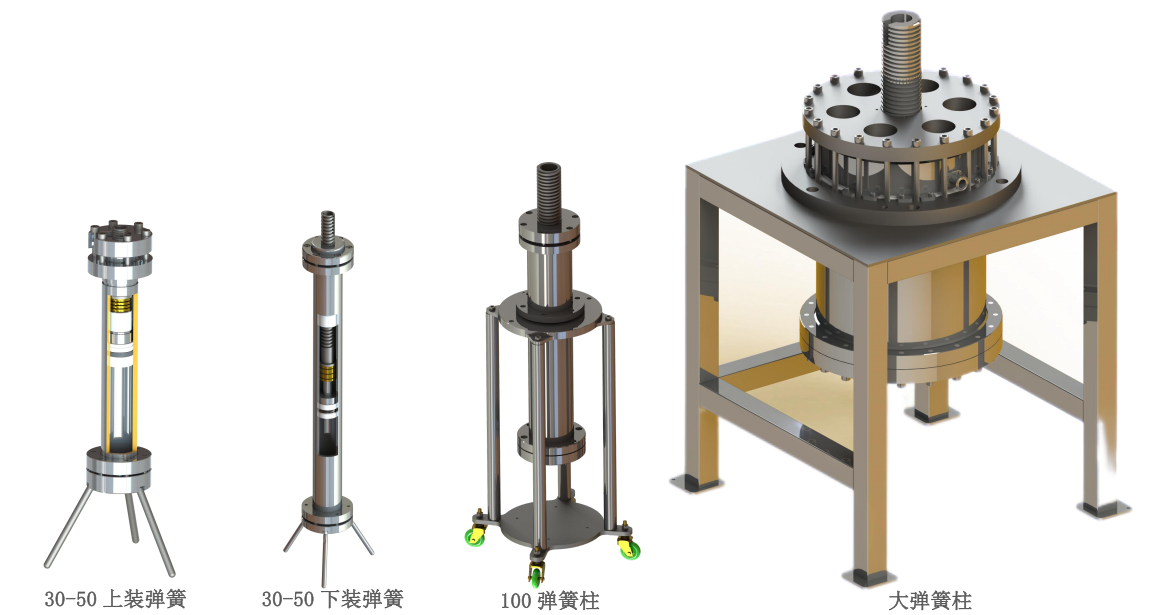

三、彈簧柱

產品優勢

• 采用一套裝柱機，可以填裝多根色譜柱。


• 裝柱時間短，無需二次拆裝，避免傳統色譜柱在拆裝時柱床反彈而影響柱效。


• 活塞頭與柱床始終接觸并保持裝柱壓力，避免了傳統色譜柱長時間使用后柱床塌陷的問題，延長使用壽命。


• 特殊設計的柱底密封結構，保證良好的密封。

• 特殊設計加工的強制分配及收集系統，可以保證色譜柱高性能。

• 內壁表面粗糙度Ra≤0.2μm。

• 內壁采用珩磨，拋光,加工工藝。

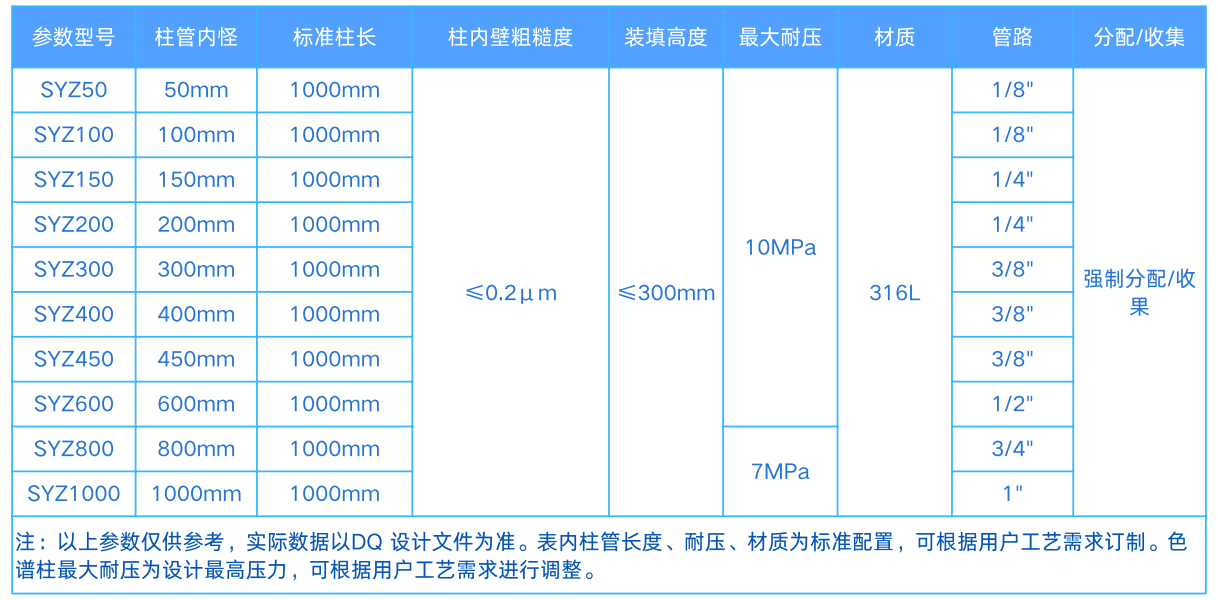

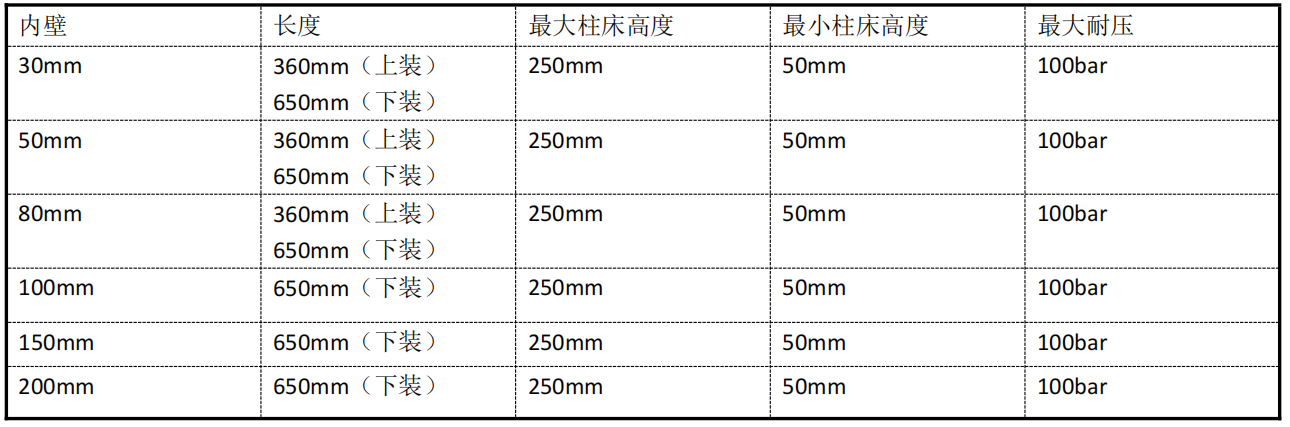

產品參數

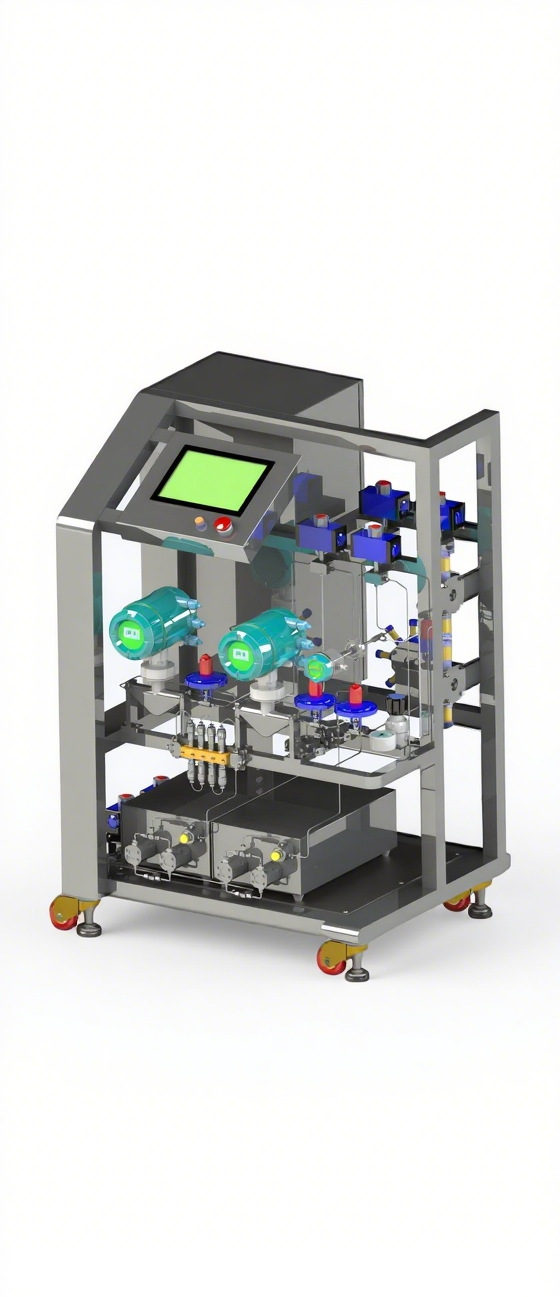

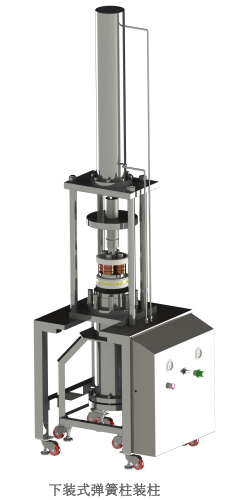

四、彈簧柱樁柱系統

產品特點

• 設備易于操作、清潔和維護。

• 高質量裝柱以達到高分離性能和重現性。

• 裝柱過程使用更少填料以減少成本。

生產優勢

• 管路布局簡潔

• 操作時間短，節省人工及試劑

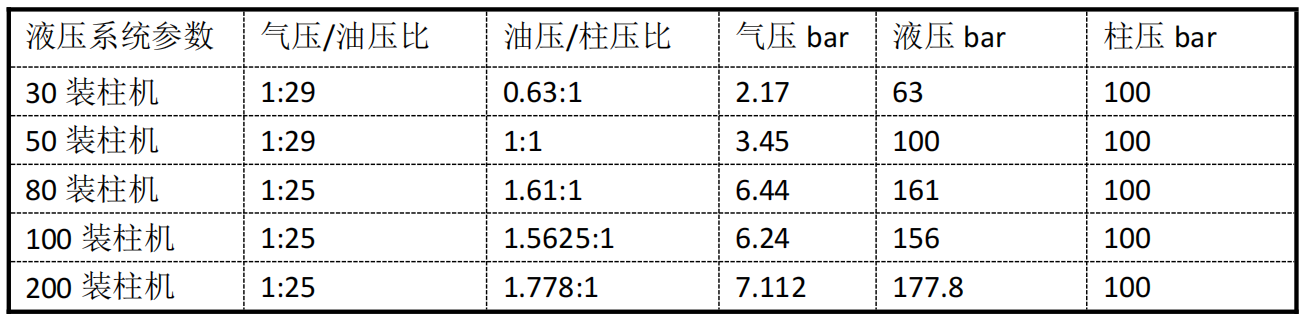

產品參數

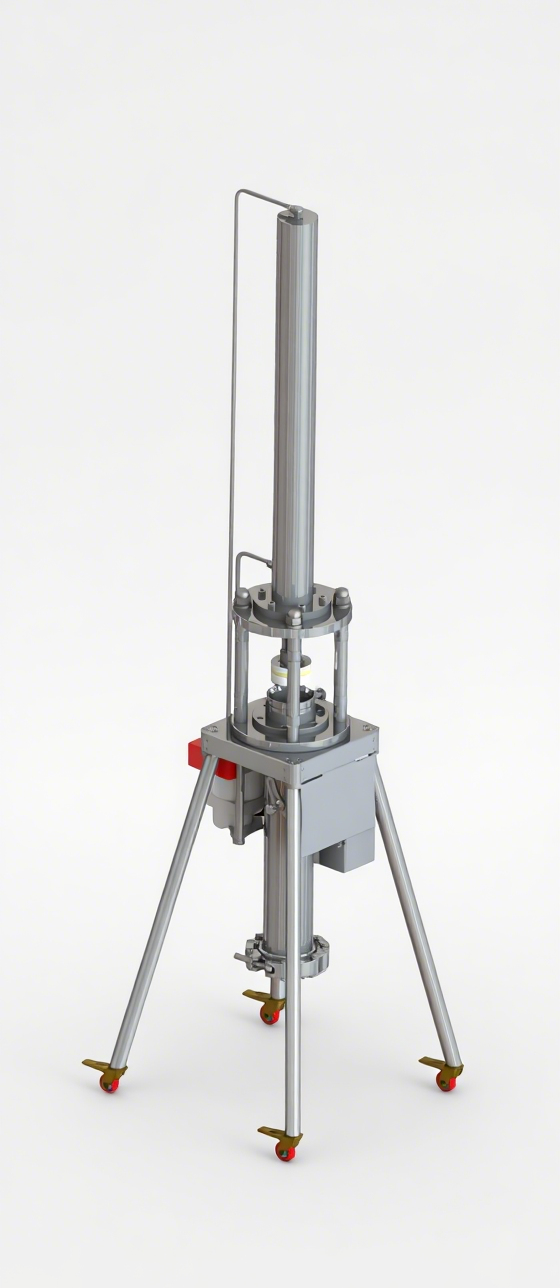

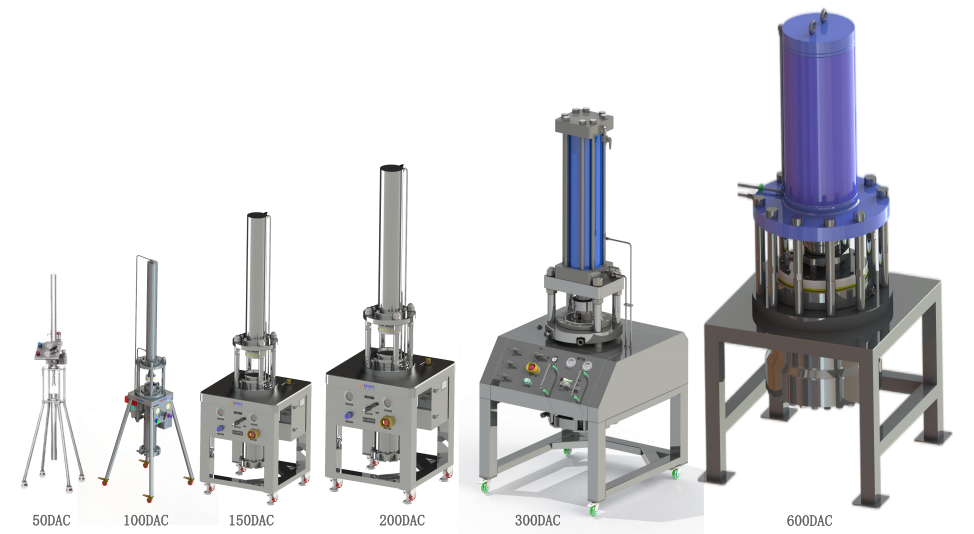

五、工業化制備DAC柱

1.液壓 DAC

產品優勢

• 可采用液壓站替代氣動液壓放大泵，管路布局更為 簡潔，可以使用氣動及電動兩種動力來源。

• 從 50mm 到 1200mm 多個規格可選擇，內徑，長度， 壓力均可根據需求定制

產品特點

• 裝柱時間短，無需二次拆裝，可避免傳統色譜柱在拆裝時柱床反彈影響柱效 。

• 本公司自主研發設計的流體分配方式保證了分配的均勻性，高效性。

• 活塞頭與柱床始終接觸并保持裝柱壓力，避免了傳統色譜柱長時間使用后柱床塌陷的問題，延長使用壽命。

• 不使用電氣零部件，可用于防爆區域(或者可采用使用防爆電機的液壓站

產品參數

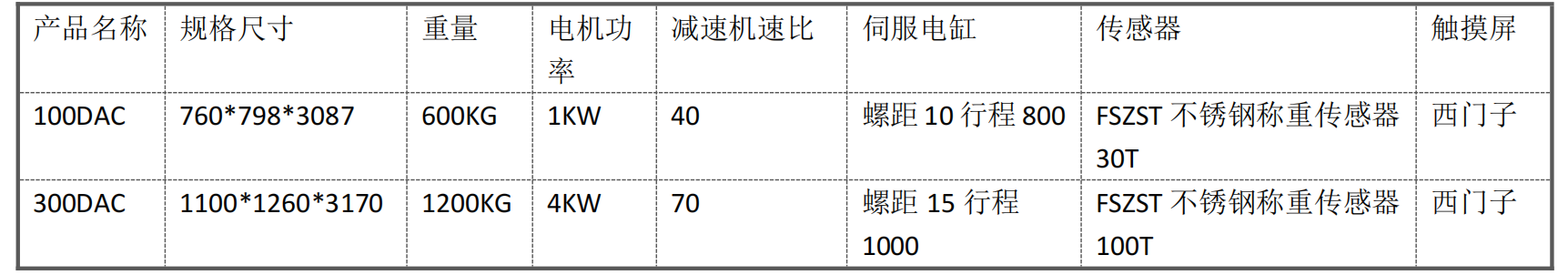

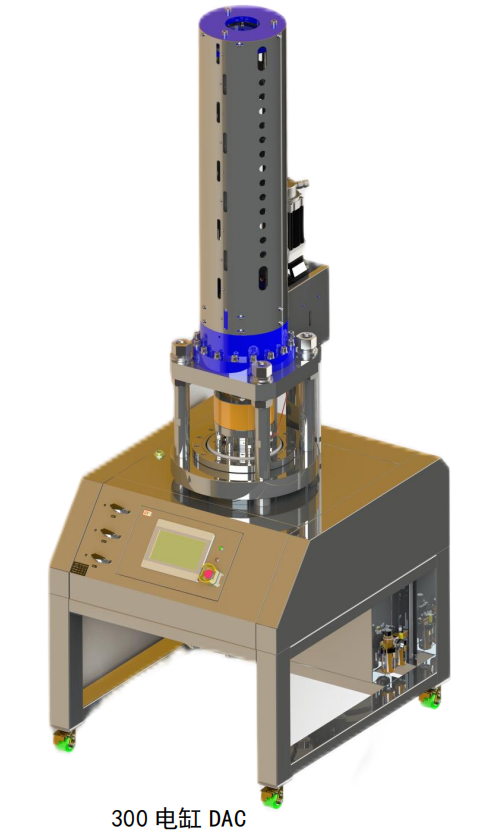

2.電動 DAC（EDAC）

產品優勢產品特點

• 裝柱過程中可對裝柱壓力進行實時監測。

• 在裝柱排氣、排液過程中，自動控制裝柱壓力。

• 實時對柱床壓力進行精確補償。

• 壓力異常設備自動報警。

• 相比傳統液壓缸 DAC，沒有漏油、滲油現象，減少了對環境的污染。

• 壓力傳感器為不銹鋼防水、防爆設計，精度可達 1‰

• 設計有專用柱管清洗部件

• 漏液檢測

• 裝柱速度可自動調整

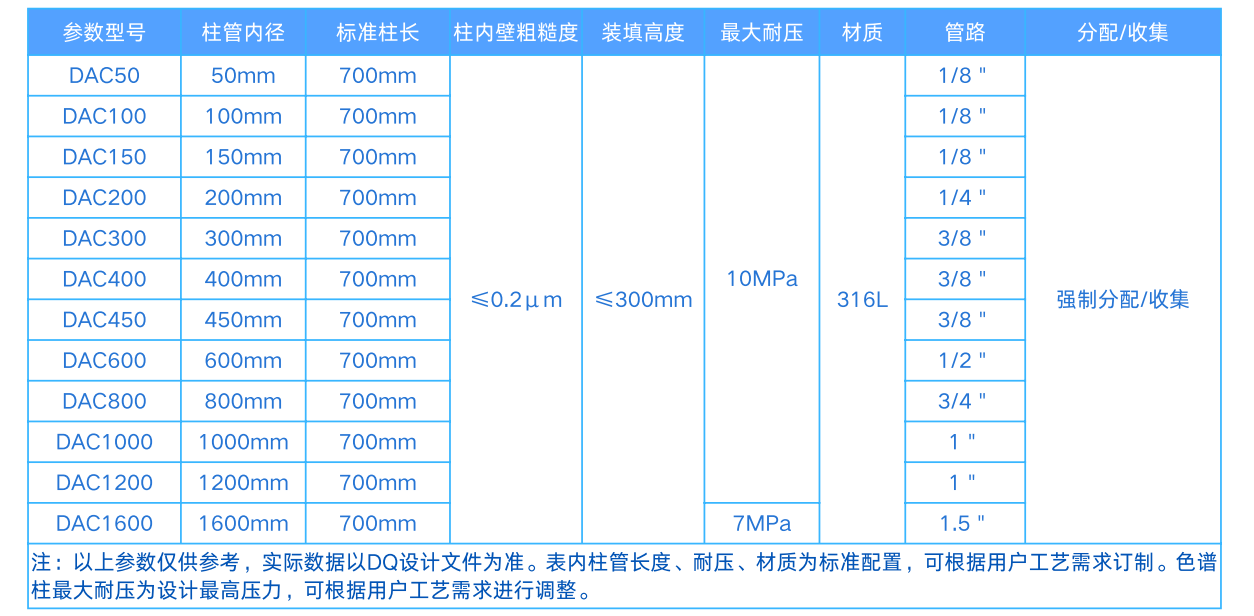

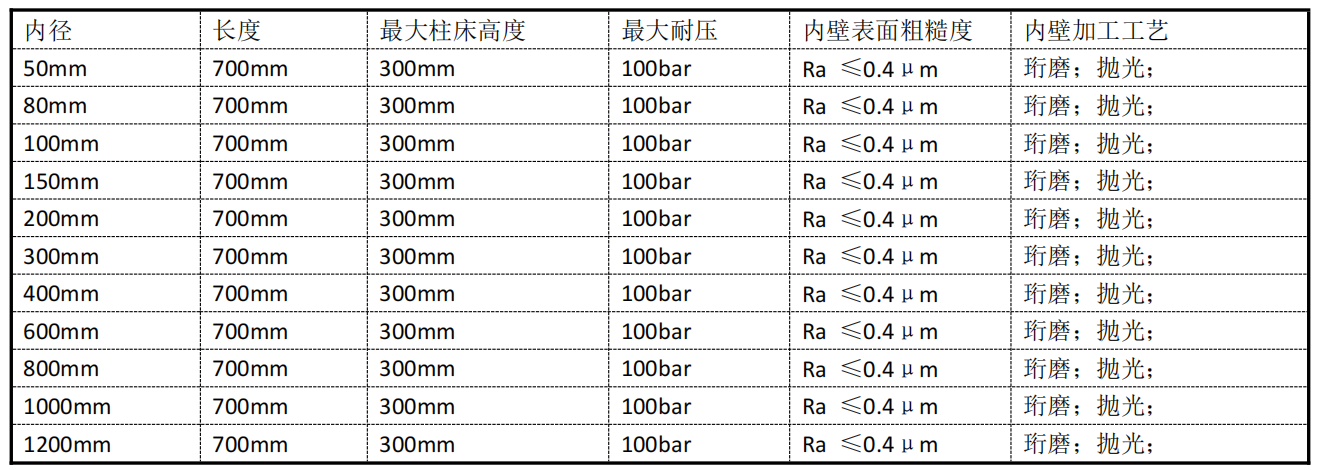

產品參數

3.動態軸向壓縮柱(DAC)

我們提供滿足您要求的所有制備色譜柱：

• 內徑50mm到1200mm系列的標準色譜柱

• 客戶可定制范圍10~2000 mm內徑

• 柱床高度可調。

• 標準設計壓力100Bar

• 可定制控溫夾套

動態軸向壓縮(DAC)柱原理

動態軸向壓縮柱（DAC）采用動態軸向壓縮技術，實現最優的填充柱床密度和穩定性，通過活塞上下運動 來實現裝柱、維持柱壓和卸柱?；钊苓吪鋫淞颂厥庠O計的密封圈，能容許活塞上下自由滑動，同時保持 較高的密封壓力?；钊\動和壓力維持依靠穩定均勻的液壓系統，活塞配置我們自主設計的分配裝置，從 而保證最佳分離效率并且經過長時間的使用仍然保持相同的柱效 ，有效延長色譜柱壽命。

我們的高效液相色譜方案：

所有的高效液相色譜柱都能夠運行在cGMP的條件下。他們?nèi)拷?jīng)過高質量和廣泛的工廠驗收測試以及現場驗收測試。我們的設備符合歐盟(DESP標準)或者ASME內容。

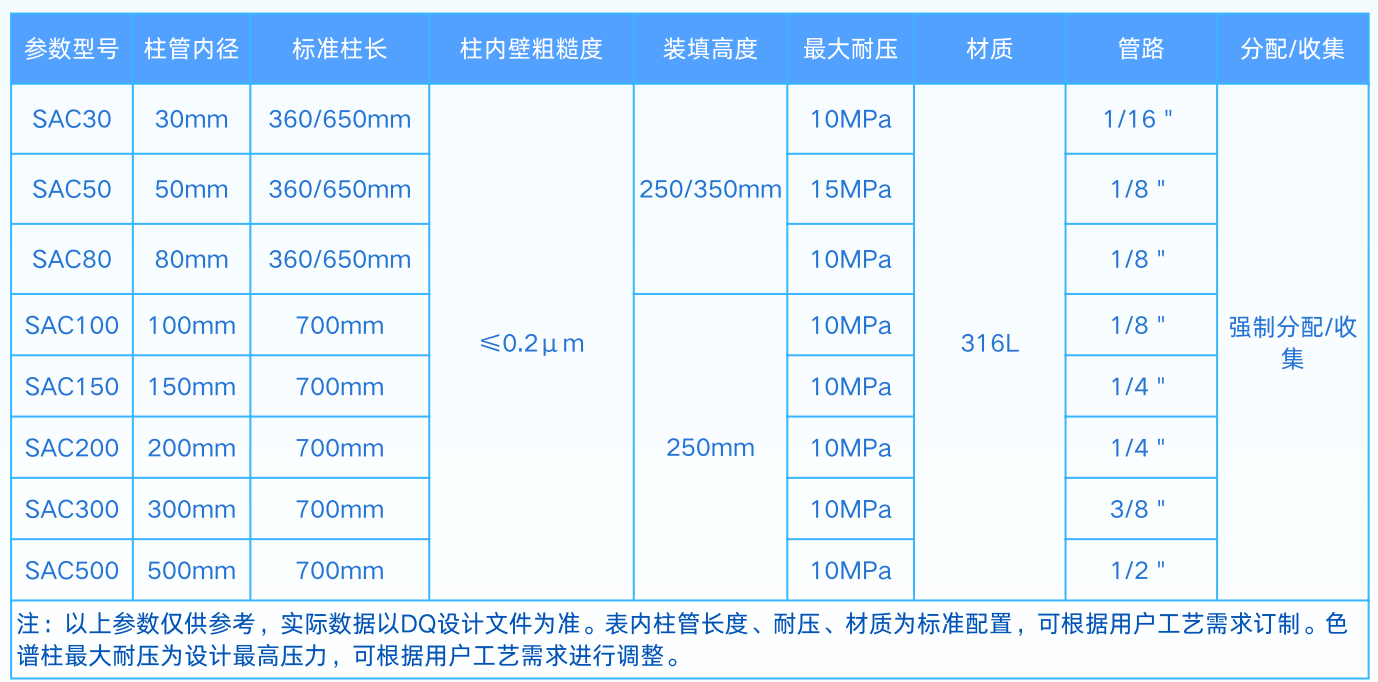

4.軸向彈簧壓縮柱(SAC)

我們提供滿足您要求的所有制備色譜柱：

• 內徑30mm到500mm系列的標準色譜柱

• 柱床高度可調

• 標準設計壓力100Bar（超高壓30MPa）

• 標準設計壓力100Bar

• 可定制夾套控溫

• 支持非標定制

軸向彈簧壓縮柱(SAC)原理

軸向彈簧壓縮柱與動態軸向壓縮住具有同樣的功效，也用于實驗室和工業生產中目標產物的分離與純化， 它通過彈簧對填料床層施加固定的壓力，根據柱內壓力變化實時動態調節，具有高效的軸向壓縮和更長的 填料使用壽命等特點。在軸向彈簧壓縮柱中，內置彈簧起到了關鍵作用，活塞頂部有一個貯存能量的機械 彈簧，一直給柱床加壓，這種技術可以防止柱床塌陷，確保色譜柱的長壽命和高柱效。當受到外部壓力 時，彈簧會收縮變形并儲存形變能，從而提供持續的軸向壓縮力。

我們的高效液相色譜方案：

所有的高效液相色譜柱都能夠運行在cGMP的條件下 。它們?nèi)拷?jīng)過高質量和廣泛的工廠驗收測試以及現 場驗收測試。

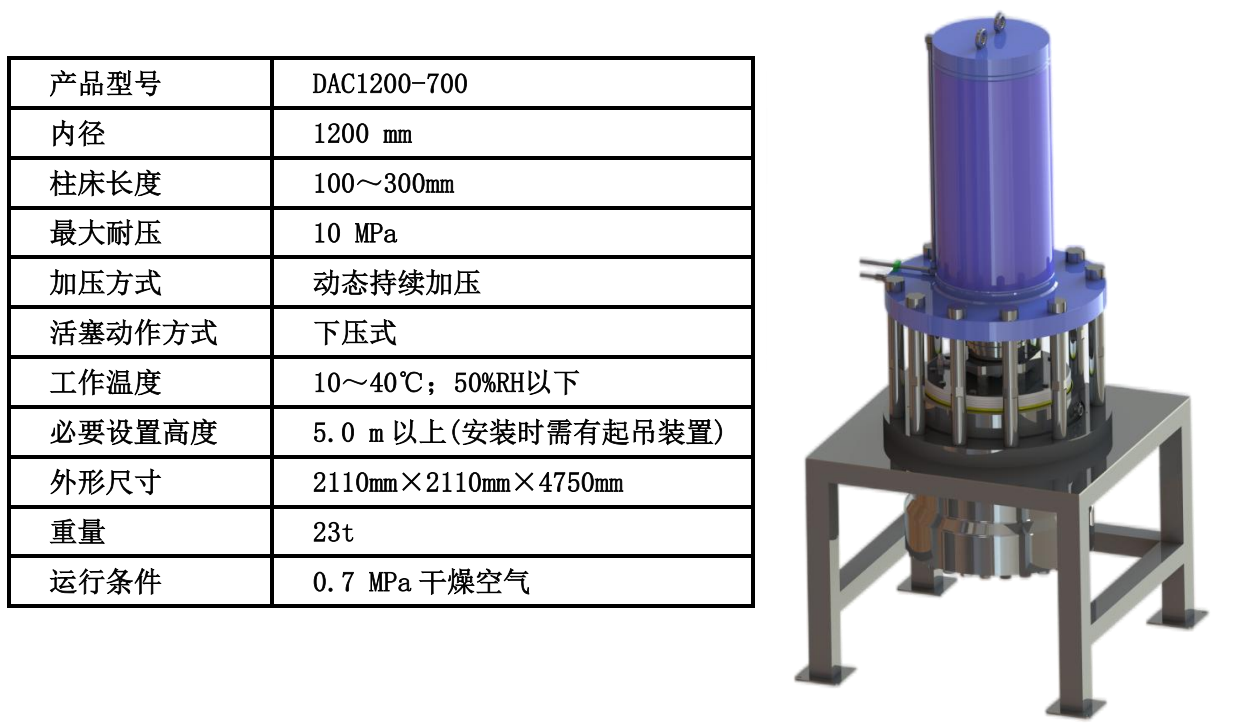

5.動態軸向壓縮制備柱

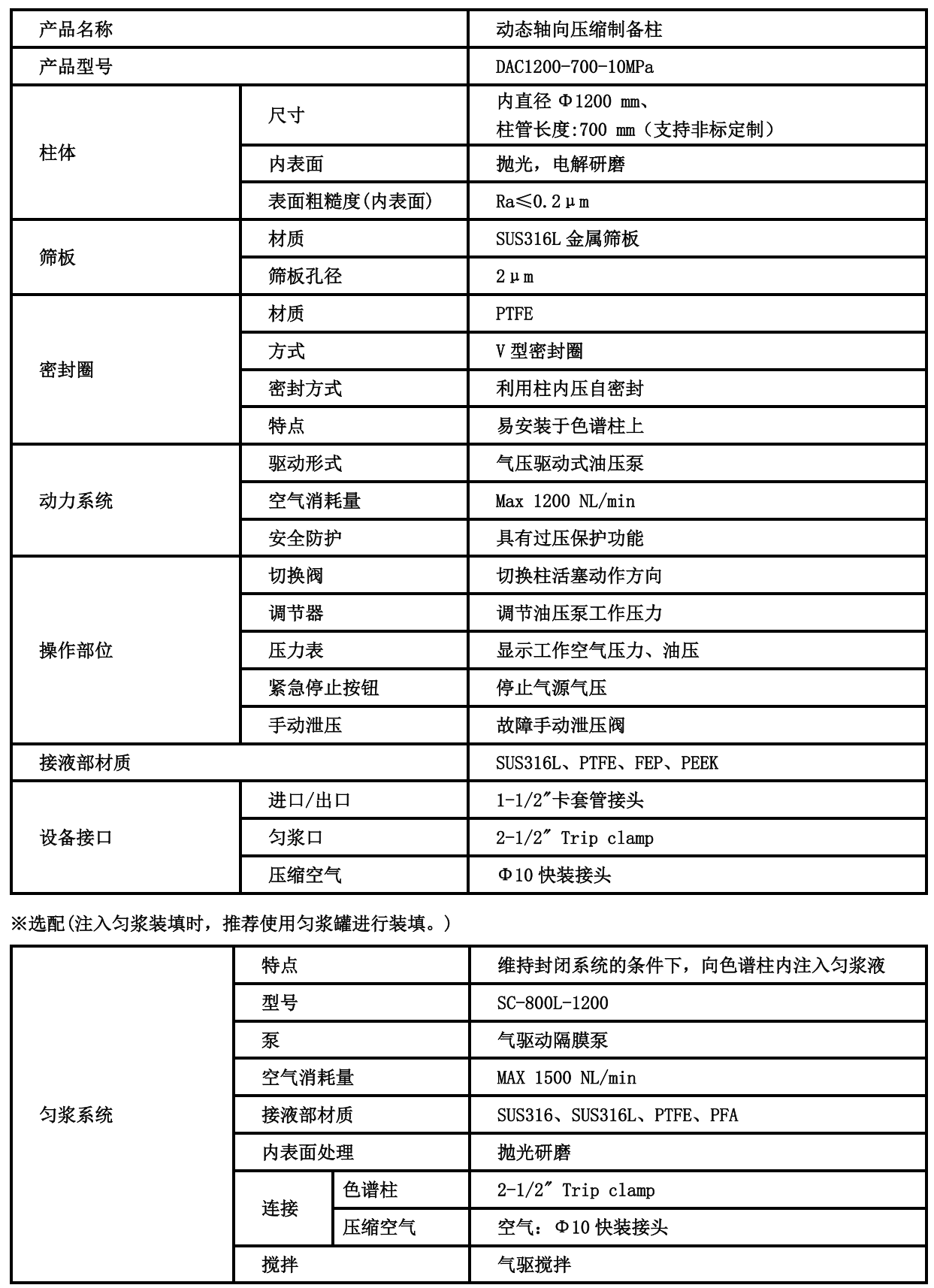

DAC1200-700

適用于醫藥·化學·食品等多種領域的高純度制備

DAC1200 動態軸向壓縮制備柱是一款為用于高壓制備而研發的全自動裝填色譜 柱，由于可對填充柱床進行持續加壓，所以可實現自行裝填無空隙、高耐久性。通 過柱體自帶的勻漿端口，可簡單實現勻漿的自動投入和加壓裝填的全封閉自動操 作。獨自開發的分配構造，可以實現等效放大；特殊的密封構造，實現高密封性 能，可以在長周期裝填回收中使用。

由于未使用電氣零部件，所以即使是在防爆區域也可以安全的使用。本產品的 制造工序都在工廠內部制造完成，在嚴格控制質量標準的同時可提供相應的 DQ/IQ/OQ/PQ 認證。我們承諾提供產品維護及耗材更換等全方位的售后服務。

并可根據不同目的，為客戶提供相應的技術支持及多款制備填料供選擇。我們 堅信通過我們豐富的制備純化產品群，一定能實現讓客戶滿意的制備純化。

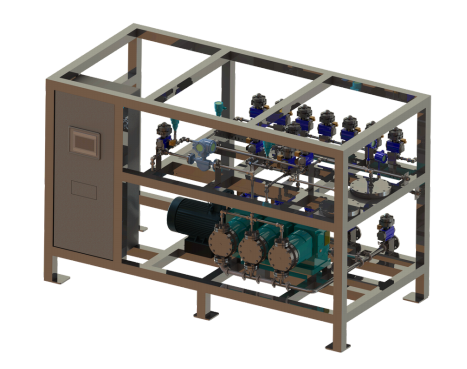

六、制備液相流路系統

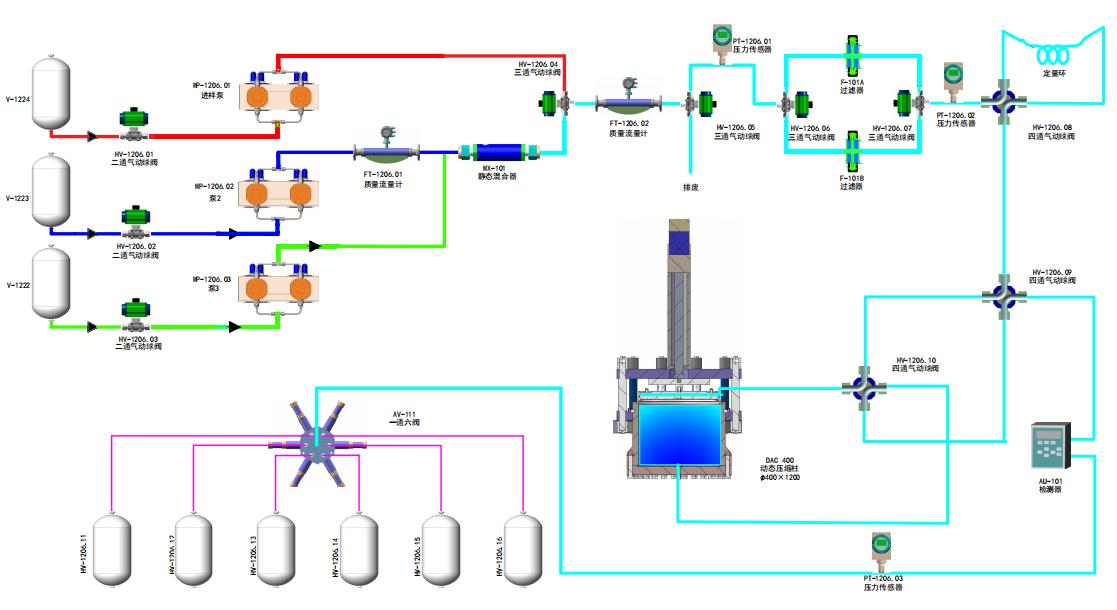

流路圖

產品簡述

• 入液閥: 選擇生產過程所需的合適的流動相。

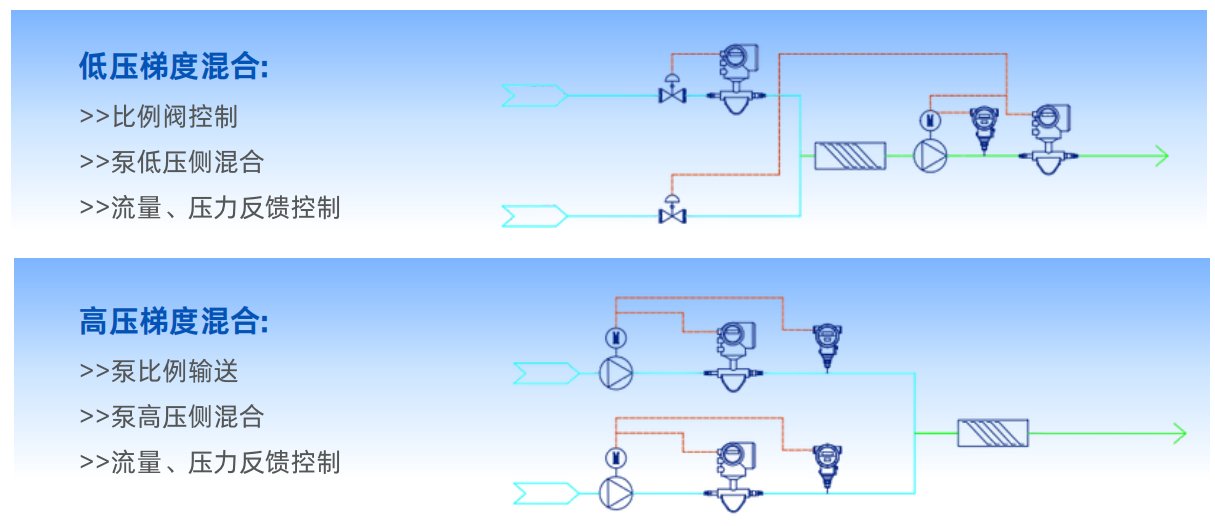

• 輸液泵：用來輸送流動相，可以有單獨進樣泵或輸液泵兼做進樣泵，可以實現低壓梯度及高壓梯度。大流量泵采用流量計反饋閉環控制，實時監測，調整泵流量。通過壓力傳感器實現高壓報警，超高壓停機等功能。帶有壓力泄荷閥，保證系統安全。

• 混合器：實現梯度程序不同流動相的混合。

• 模式閥組：實現排空、旁路、正沖、反沖、過濾器自動切換，柱切換等功能。

• 在線過濾器：一用一備，通過前后壓差實現自動切換。

• 柱評價上樣系統：針對柱效評價精確上樣。

• 檢測器系統：可以實現正常檢測、防爆檢測、分流檢測等。

• 色譜柱：實現樣品的分離純化。

• 餾分收集系統：優化設計的小死體積及延時收集功能，提高收集的純度;可按峰高、時間、斜率收集。

• 數據處理系統：深度定制操作界面，完美符合設備硬件

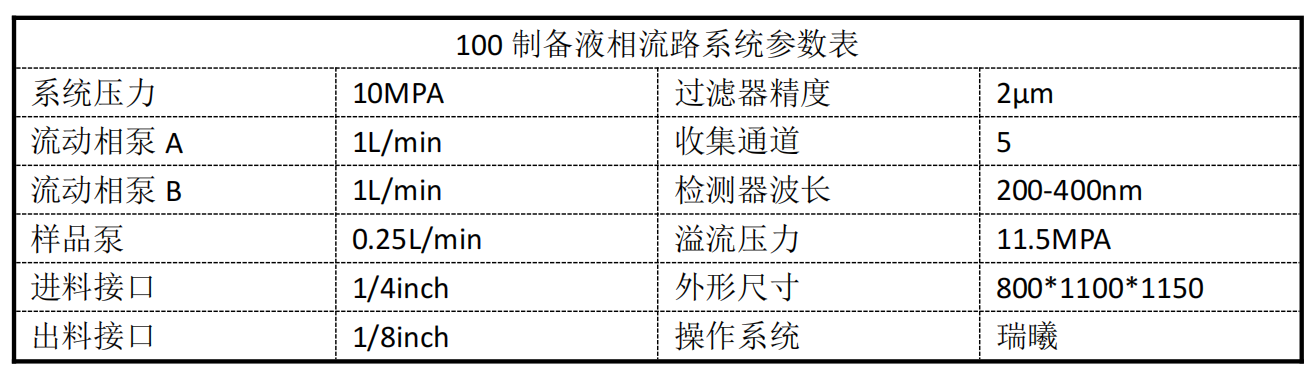

100 制備 DAC

產品參數

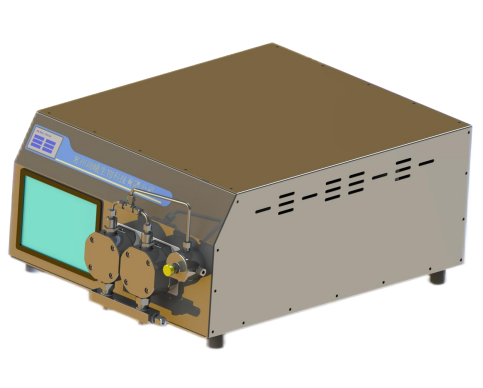

七、雙柱塞凸輪泵系列

工作原理

伺服電機帶動裝有兩個凸輪的軸旋轉來推動活塞桿往復運動，輸送液體。

產品特點

• 結構簡單，維護方便。

• 流量精度高，一體化設計容易移動和攜帶。

• 安裝方便。

產品分解

凸輪：凸輪是通過精確的曲線模擬運算來設計的，能更精確的控制泵的流量

單向閥：單向閥閥芯使用了進口寶石球，精度高，密封性好，控制流量的穩定

活塞桿：陶瓷活塞桿，自潤滑，硬度高，光潔度高

柱塞密封圈：采用進口彈簧密封圈，密封性好，耐壓高。

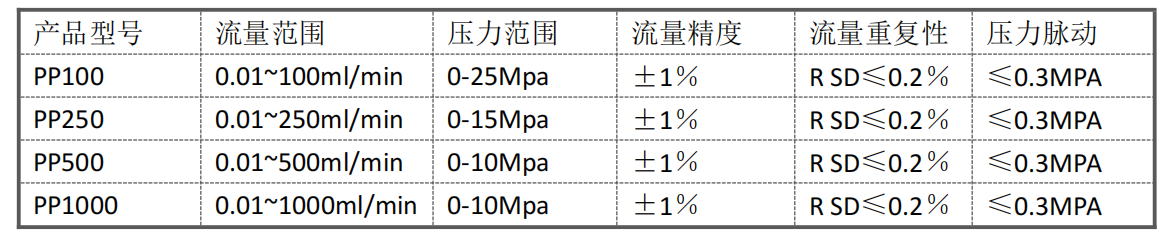

產品參數

泵頭可按需求隨意更換，材質包括：316L，PEEK，鈦等，并可根據客戶需求定制加工

八、雙驅動柱塞泵

產品優勢

• 自主研發泵精度在±0.2%，流量區間為 0 到 10L/min，最高工作壓力 30Mpa。

• 兩根柱塞分別由高精度電機驅動，配合程序控制，精度進一步提高，輸液精度可達±0.2%，脈動可控制在±0.05Mpa 以內。

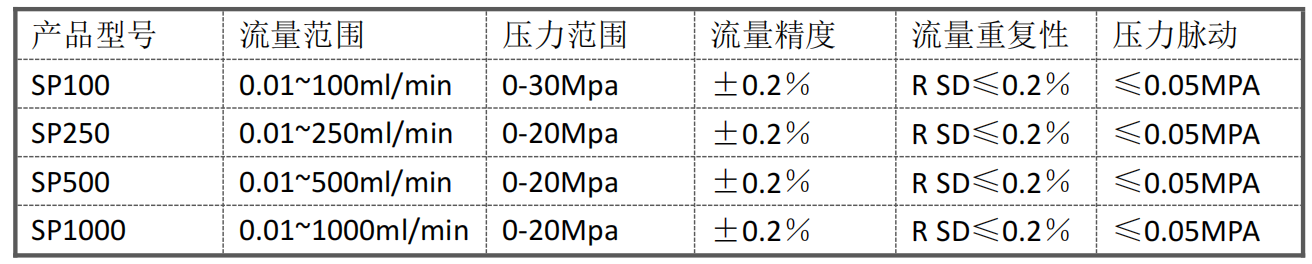

產品參數

接液材質可按需求隨意更換，材質包括：316L，PEEK，鈦等，并可根據客戶需求定制加工

九、高柱壓分配器

產品優勢

• 自主研發、設計、加工的獨特雪花型液體分配器，保證了分配的均勻性，高效性

• 專利號:ZL201811114322.3，實現色譜柱性能的等效放大。

• 拖尾因子≤1.2，理論塔板數≥40000/米;對標產品拖尾因子≤1.5，理論塔板數≥30000/米, 色譜柱放大性能按照80%。

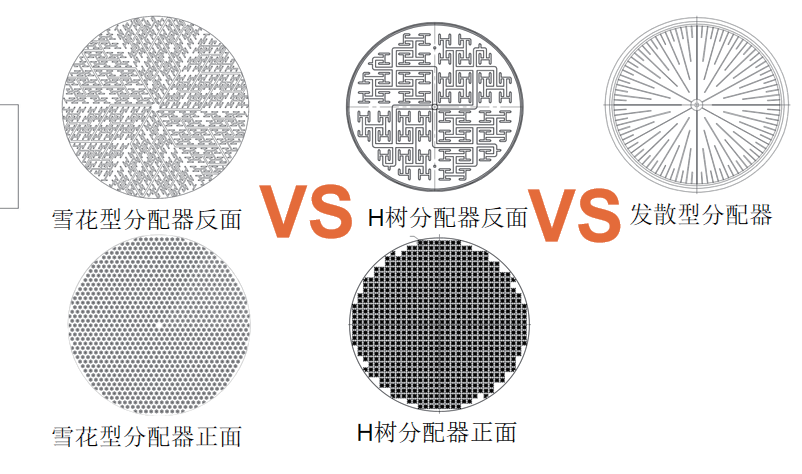

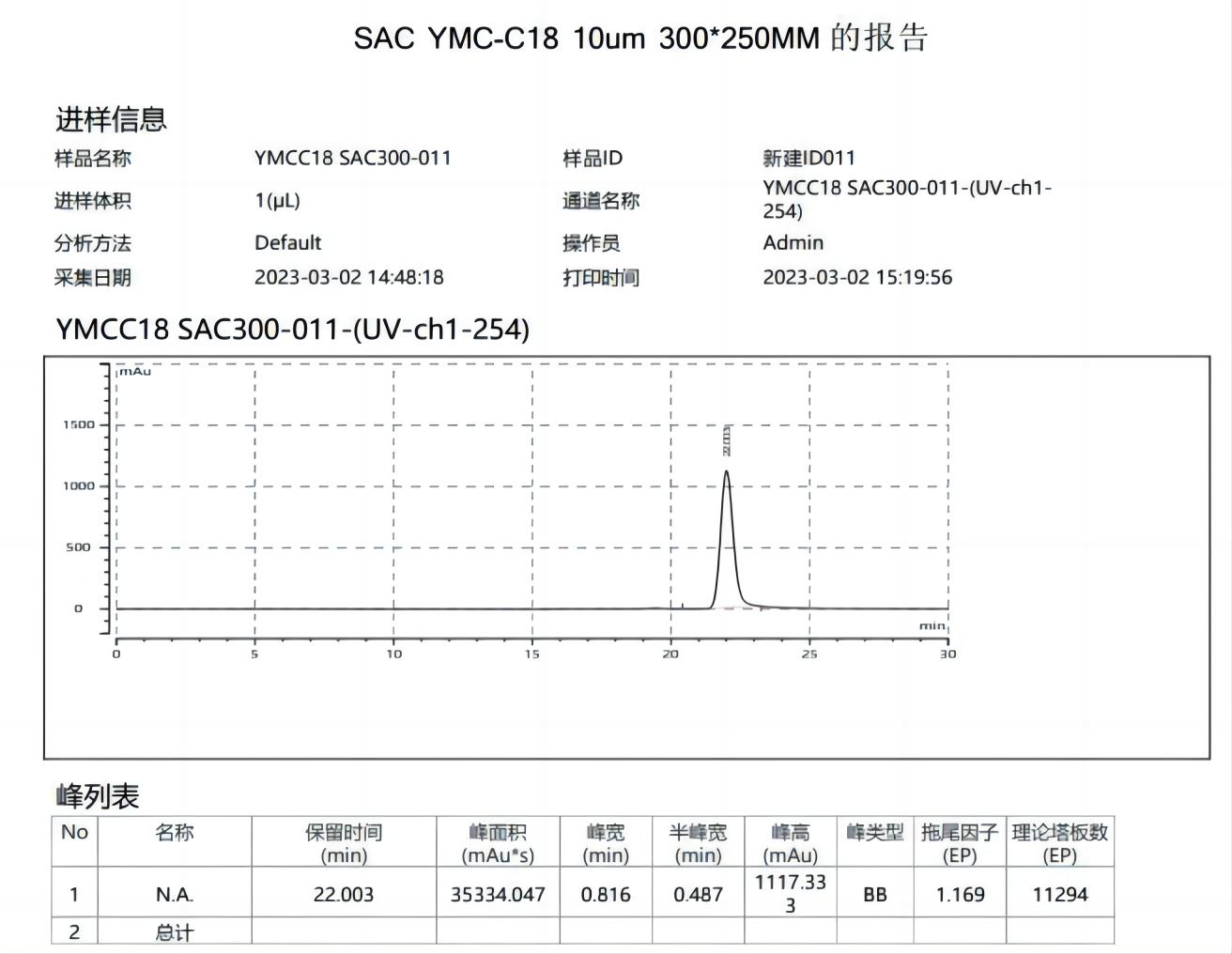

高壓柱分配報告及分配器對比

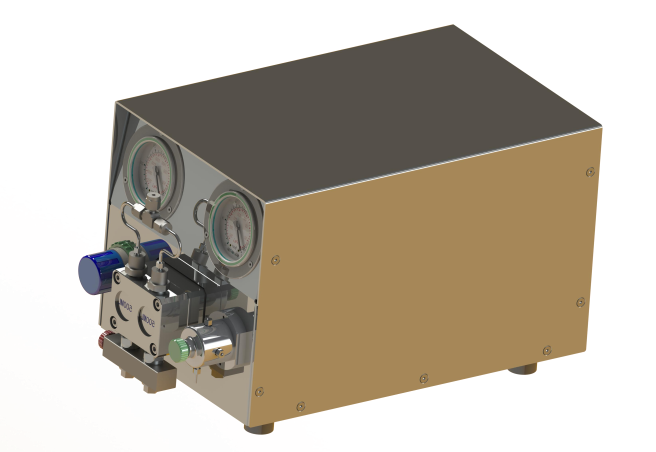

十、氣動恒壓裝柱泵

廣泛應用與分析柱裝柱、制備柱裝柱

產品特點

• 系統高度集成，占地面積小,耐壓高，兼容性好，易維護，操作簡單

• 我們提供專業的工藝開發服務，以及全面的后期裝配服務

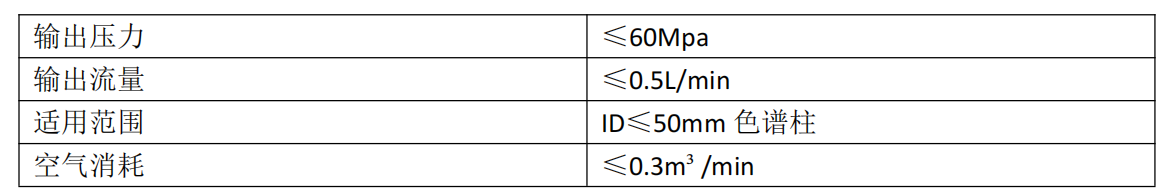

產品參數

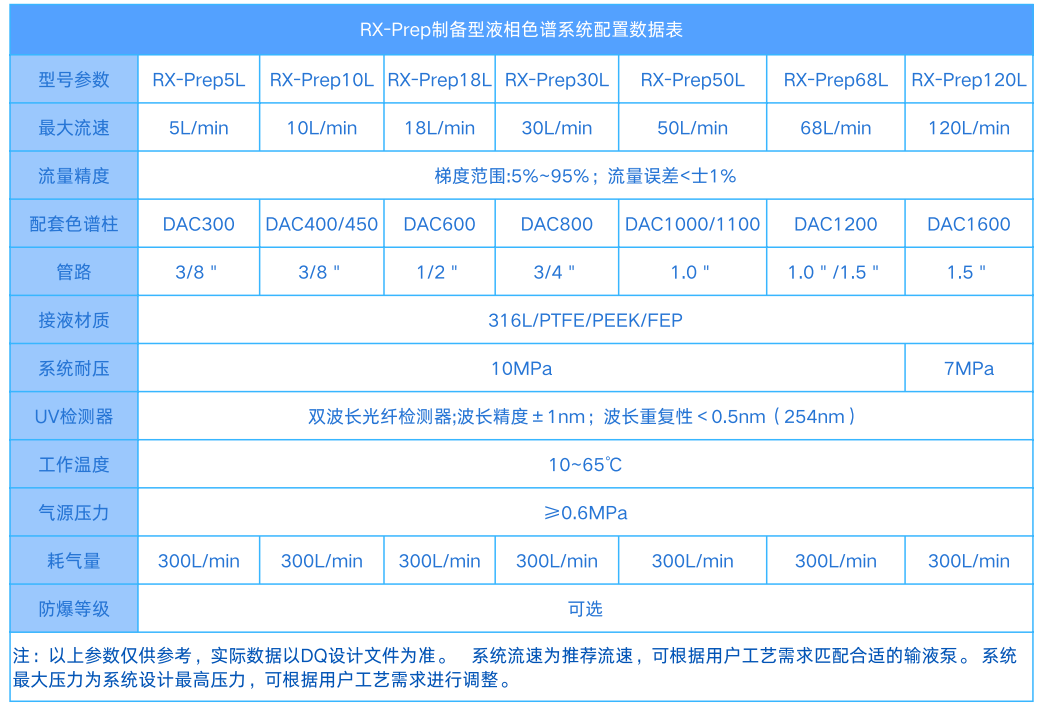

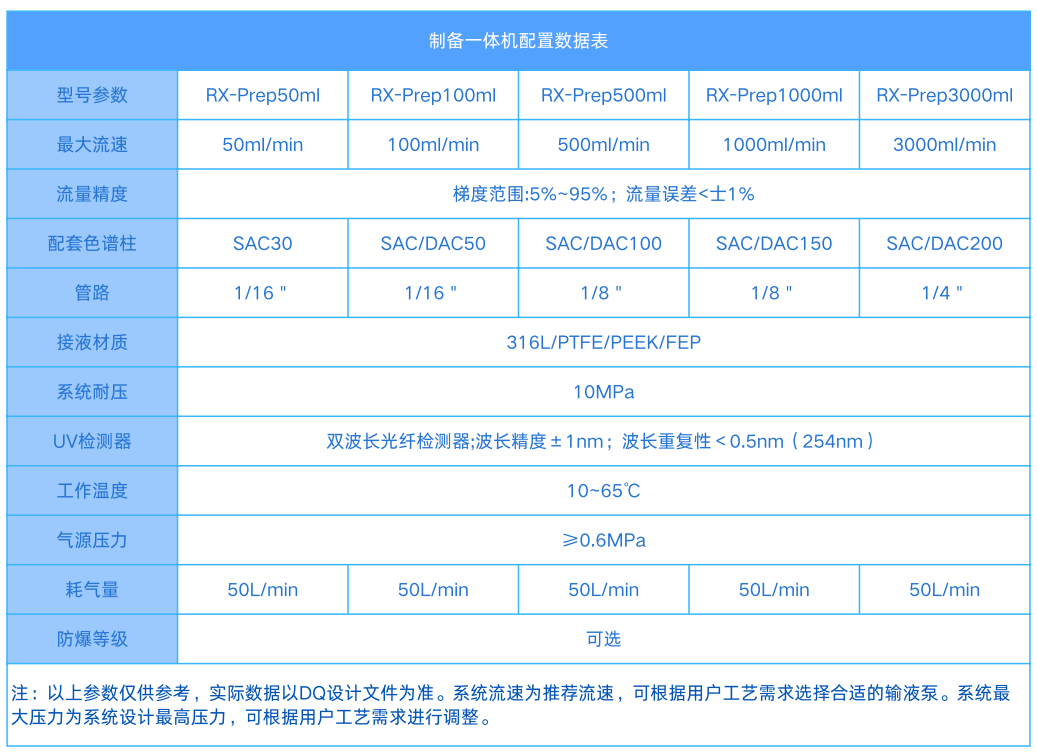

十一、Prep型高效液相色譜系統

Prep型高效液相色譜系統通過多樣化的系統配置，展現出卓越的選擇靈活性，能夠精準匹 配，滿足定量分析到大規模制備的廣泛需求?；诹魉?、色譜柱尺寸和儀器規模的不同，我們提供包 括高精度分析型、高效制備/半制備型、大規模工業制備型等在內的全系列解決方案,確保您的應用場 景無論是藥物研發中的復雜組分解析、質譜聯用下的定量生物分子檢測、實驗室級別的標準品分離， 還是工業化生產中的噸級目標產物純化，都能找到量身定制且性能優異的產品。

根據您的需求量身定制

• 桌面?體機：是質量控制實驗室的核?設備，可以實現從微克到數?克級的?標產物的快速純化，其具有操作靈活、直觀且體積?特點，適?于實驗室作業。

• 制備?體機：部署在中試?間或?藝開發實驗室，?于放?純化?藝，分離克級?百克級的?標化合物（如臨床前候選藥物、?值化學品），為放??產提供數據。

• 工業級液相色譜系統：是?物制藥和精細化??產?間的關鍵設備，?于連續、?規模純化公?級?噸級的原料藥、單克隆抗體、疫苗或?附加值?性化合物。

品質值得信賴

• 配備?動化操作系統，可實現樣品的?動進樣、分 離、檢測和收集，提?實驗效率和準確性。

• 模塊化系統設計，有多種選擇，可靈活應??標產 物的純化,根據不同需求選擇不同的?譜柱、流動相和檢測器，滿?多樣化的使?場景。

• 配備直觀、靈活的操作軟件進?數據采集和處理， 可實時記錄和分析實驗數據，確保數據的可追溯性和準確性。。

• 多重安全等級防護,?業級PLC和防爆屏控制。

• ?站式服務，安裝后配置可升級，增加適?性和使 ?壽命。
